造型造芯是平板铸件形成过程中的关键工序之一，它对铸件的质量、制造成本、生产效率、劳动强度和环境污染等各方面都有十分重要的影响。

1、粘土砂湿砂造型工艺

多年的生产实践表明，具有成本低、污染小、效率高、质量好等优点的射压、气冲造型和静压造型等高度机械化、自动化、高密度湿度造型工艺，将成为我国今后中、小型铸件生产的重要发展趋势。

2、树脂砂造型造芯工艺

通过开发无或少污染的粘结济、催化剂，与之配套的环保处理设备，广泛应用和发展树脂自硬砂、冷芯盒自硬工艺、温芯盒法及壳型（芯）法。树脂泛造型工艺的产品铸铁平板，铸铁方箱，弯板等。

3、水玻璃砂造型造芯工艺

水玻璃的净化及改性以提高其粘结性能，开发新型水玻璃砂旧砂   回用工艺及设备，进一步推广酯硬化水玻璃砂在中大型铸铁平板上的应用。

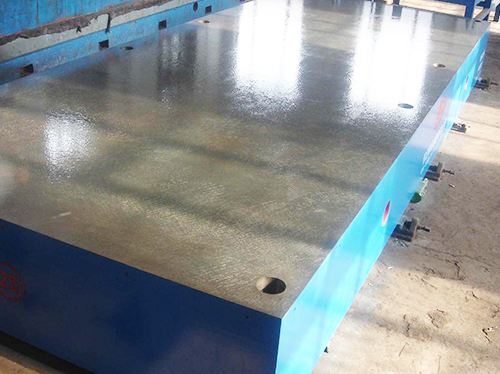

4、铸造涂料，扩大和加强转移涂料、表面合金化涂料的应用领域和机理铸铁平台的精度保障铸铁平台   要有   的平面度，要想有   的平面度   具备一以下几个条件：

一、厚度要求：主要包括平台上工作面厚度，侧围厚度和高度，以及底面筋板的厚度、高度和密度。

二、材质要求：高强度铸铁HT200-300,硬度:HB170-240。

三、人工退火：在回火窑经过600-700度高温退火时效处理。

四、自然时效：按国标标准应该是2-3年自然时效，由于此工序时间太长，企业受资金周转影响已不可能等待那么长时间，多以激振器通过振动时效代替。虽然这种工艺的效果尚未明确，但在   上已普遍使用。

五、沙眼与气孔：0级与1级平台不允许有气孔与沙眼，2级和3级可以用与平台同材质固体填充气孔沙眼。注意：填充物的的硬度   要低于平台本身的硬度。

六、铲刮工艺：人工铲刮在铸铁平台加工过程中是   重要的工艺，它决定了铸铁平台的平面度误差大小，以及工作面的可接触点数。0级板平台在每边为25㎜平方的范围内不少于25点；1级平台在每边为25㎜平方的范围内不少于20点；2级平板平台在每边为25㎜平方的范围内不少于16点；3级平板平台在每边为25㎜平方的范围内不少于12点。铲刮完成后平台四个边棱倒钝。

七、清砂与涂漆：平台底面清砂要   ，干净且喷涂红色防锈漆。侧面要平整后再涂漆，一般涂篮漆或绿漆。

八、包装要求：主要是木质包装，尽量选用厚质木材覆盖平台上工作面，   时做全封闭包装。包装前平台工作面防锈措施   要做好。

九、运输要求、在平台装车后，检查是否有悬空，如有悬空要垫实，避免振动。平台不要摞放过高以免挤压变形。

 十、 配件选择：主要是支架选择，支架用材为壁厚1.5-2mm的方钢和角铁，焊接密度和结构要合理，调节螺栓要旋转通畅。

 十一、安装调试：一般先用用框式水平仪调平，在用光学合像水平仪或电子合像水平仪再进行一次平面度误差测量，如有问题可要求平台生产商来现场铲刮。

 十二、正确使用：铸铁平台在调试完成后即可使用，室温控制在20±5℃使,在台面上检测工件要轻放轻挪，不要集中使用一个区域，尽量均匀使用整个铸铁平台的面积。

小编   后做一下总结，铸铁平台不要再厂里辛苦生产完成，不要因为后期在运输铸铁平台、安装铸铁平台中，不注意的操作，让之前的努力付之东流。千亿机械友情提示，这个提示即是给我们千亿机械的，同时也是提醒焊接铸铁平台业同行们的。
